 1. Visualizer

   - 처음 프로그램을 실행하였을 때 보게 되는 것

   - 분자 구조를 시각화하고, 다앙한 모델을 손쉽게 만들 수 있음

   - MD가 제공하는 모듈을 사용할 수 있는 기반이 됨

   - 이것을 사용하면 고분자 중합체, 유사체, 결정, 표면, 메조스케일 모델, 탄소나노튜브 등 다양한 구조를 몇 번의 클릭만으로 손쉽게 구축함

2. Modules

   - visualizer에서 만든 모델을 활용하는 계산 영역 차트

   - 계산할 수 있는 모델의 크기와 계산을 수행하는 시간으로 계산 영역을 구분한 차트

1) Quantum mechanics

- 전자 간 상호 작용을 고려한 물성 예측을 원하는 경우

    - 주로 HOMO, LOMO, 밴드 구조, DOS, UV-가시광선 스펙트럼 예측, 기계적 성질 계산 및 전이 상태 등과 같은 반응에 관한 계산

    - 관련 모듈 : DMol3, CASTEP, DFTB+, ONETEP, QMERA, VAMP

    - 장점 : 전자 성질 및 반응을 계산할 수 있음

            : 시스템 크기에 따라 계산량이 기하급수적으로 늘어나기 때문에, 350개 정도의 원자 개수로 계산량이 제한되어있음

 2) Molecular mechanics (Molecular Dynamics)

 - 고분자 중합체 등 분자의 거동을 시각화하고, 그 결과를 분석하는 다양한 해석 도구를 제공

 - 제올라이트 또는 표면에서 물리적 흡착 및 이원 시스템의 혼합도 계산 가능

 - 관련 모듈 : Forcite Plus, Gulf, Adsorption locator, Amorphous cell, Blends, Conformers, Sorption

 - 1과 2는 원자 기반이라는 공통점(즉, micro scale)

3) Mesoscale simulation

 - 원자 여러개를 새로운 단위로 치환하는 경우

 - 나노-마이크로 스케일 이상 영역의 특성 연구 가능

 - 더 긴 시간 동역학 시뮬레이션을 수행

 - 상의 형성, 접촉각, 표면 장력 등을 다룰 수 있음

 - 관련 모듈 : Mesocite, MesoDyn

1. Forcite 계산 시작하기

 - 현재 모델은 최적화 된 것이 아님

 - 따라서 최적화 시키기 위하여 forcite 모듈 이용

 - forcite - calculation 선택

 - 창 생성

 - Task는 DMol3와 거의 유사함

 1) Setup

 - energy : 싱글 포인트의 에너지

 - dynamic : DMol은 전자를 움직이면서 온도나 압력을 넣을 수 있음. 그러나 전자가 이동하는 것 까지 다 계산을 해야 하기 때문에 계산 시간과 양이 매우 큼

               : Forcite의 경우, 아톰마다 본딩해있는 결합 정보가 다 저장되어 있기 때문에, 계산 양이 많이 필요하지 않음

               : 따라서 보통 MM을 이용해서 계산해야 함

 - Quanchi : 온도를 차츰 내려가면서 폴리머의 안정된 구조를 찾는 기능

 - Anneal : 온도를 높였다가 낮췄다가를 반복함으로써 안정된 구조를 찾는 기능

 - 우리가 현재 하는 것은 안정화(최적화)된 구조를 찾는 것이므로 Geometry Optimization을 선택

 - More 버튼을 눌러 상세 조건을 설정함

 - Algorithm의 경우, Smart 설정 : 1차 미분, 2차 미분에 대해서 안정된 구조를 찾아낼 수 있도록 혼합된 기능을 가지는 smart 옵션을 사용하는 것

 - External pressure : 외부 압력을 지정할 수 있음. 필요할 경우에 설정

 - Optimize cell을 하지 않을 것 (이전에 amophous cell을 계산할 때 처럼)

 - keep motion group : 분자나 폴리머의 움직임을 제한하고 싶을 때 사용

 2) Energy Task

 - 중요한 것은 forcefield임

 - forcefield의 종류는 매우 많은데, 그 중에서 COMPASS와 Universal를 비교 할 것

 - COMPASS3를 체크하고 more버튼 클릭

 - 원소에 따라서 어떠한 원소인지 다 표시하고 있고, 정보가 저장되어 있음

 - 하단의 체크를 해제하면, 지금 내 스케치에 어떤 원소가 있는지 정보가 나타남

 - COMPASS를 사용하기 전엔, 사용자가 자신의 스케치를 보고 원소를 하나하나 넣어야 했는데, COMPASS는 자동으로 정보가 나오니까 매우 편리함

 - 그만큼 forcefield를 제대로 설정하지 않으면 정확한 계산 값을 얻지 못하고, 내 스케치의 원소와는 다른 원소를 지정하게 되면 계산에 실패하게 됨

 - 따라서 MM 같은 경우 제대로 된 forcefield 설정(제대로된 원소 정의)을 하는 것이 매우 중요

 - universal의 경우, 정의되는 원소가 매우 대략적임 (자세하지 않음)

 - 또한 MM은 Charge에 대해서도 별다른 설정을 해야 함

 - Forcefield assigned : 최근 forcefield에 대해서는 아톰에 따라서 차지 값을 계산해놨음

 - 반면에, 본인이 양자 계산을 통해 차지 값을 정확히 찾아낸 경우에는 자동적으로 계산 해 놓은 것이 아닌 use current를 설정하는 것이 나음

 - bondinteraction : 본드 결합 정보를 계산

 - 아톰을 하나 기준으로 본드가 세개 이상인 것은 nonbond로 설정

 - 튜토리얼에서 진행한 것 처럼 Group based로 설정

2. 결과 해석하기

 - 계산이 성공적으로 된 것을 알 수 있음

 1) output (cell.txt)

 - total enthalpy : valence energy(아톰이 갖고 있는 + cross terms + non-bond energy 이 세개의 에너지의 합으로 이 에너지가 결정됨

 - 따라서 양자 계산과의 에너지 용어에 대해서는 구분을 해야 함

 - 이 에너지 값을 양자 계산에 넣어서 직접적인 비교를 할 수 없음

 - 초기 에너지는 매우 불안정한 값

 - 나중 에너지는 최적화가 진행되어 매우 안정한 것을 알 수 있음

 ① valence energy

 - 폴리머 기준으로 예를 들었을 때, 본드가 세개인 것에 대한 아톰의 에너지

 - 즉

  - 이 값만 계산한 에너지

  - 이 세개 이외의 나머지 본드에 대해서는 non-bond energy 값임

  ② non-bond energy

  ③ valence energy (cross term)

  - 최종적으로 계산이 잘 진행됐는지 확인하기 위해

  - 정상적으로 계산이 됐음을 알 수 있음

 - 처음에 만든 구조가 임시적인 구조였기 때문에, 이 경고창이 뜨지 않도록 여러 번을 반복해줘야 함

 - 반복작업을 하기 위해서 주의해야 할 점은 처음의 cell의 파일로 하면 안되고, 한 번 최적화가 된 cell 파일을 열어줘야 함

 - 똑같은 조건으로 계산하기 위해서 cell calculation을 클릭하면 됨

 - 우리가 안정된 구조를 찾는 이유? 불안정한 구조로 dynamics task를 하게 되면 계산이 fail이 될 확률이 높음

3. 한 번 더 최적화 하기

 - 차트가 계속해서 내려가는데, 불안정한 부분이 보임

 - 따라서 최적화를 계속 할 필요가 있음

 - 최적화를 더 할 필요가 있음을 output 파일을 통해서도 확인할 수 있음

4. Forcite의 모듈에서 Aneal task 진행하기

 - Aneal을 선택

 - Aneal은 앞서 언급했듯이, 온도를 높였다 낮췄다를 반복하면서 (사인 그래프 형식) 안정화된 구조를 찾는 계산

 - 위와 같이 cycle, 온도 설정

 - Energy 창을 다음과 같이 설정

 - 항상 주의해야 할 점은 마지막에 최적화된 파일로 계산을 진행해야 한다는 것

 - 계산이 완료 되었음

 - Aneal의 목적은 안정적인 구조를 찾는 것이므로 cell.xsd 파일을 열어서 안정적인 구조를 확인

5. Dynamics 계산

 - cell.xsd 파일을 활성화 한 뒤에, calculation 활성화

 - Dynamcics task는 more 버튼을 보면 앙상블을 선택할 수 있음

 - N : 아톰의 수가 고정되어 있음

 - V : 부피를 고정하고 싶을 때, E : 에너지, T : 온도

 - P : 압력, H : 엔탈피

 - 일반적으로 온도나 압력으로 수렴시킨 다음에, 최종적으로 NVE, 즉 에너지를 수렴시킴

      " 이 온도, 이런 압력을 받았을 때, 이 구조는 이런 에너지를 가질 것이다."

 - dynamics는 오랜 시간이 걸리기 때문에 인내심이 필요

 - 앙상블은 NVT로 먼저 온도에 따른 부피의 수렴값을 알아 볼 것임

 - Initial velocities : dynamics 계산은 F = ma, 즉 운동 방정식에 기반을 하기 때문에 임의의 속도 값을 지정했을 때, 그 때의 a값이나 F값을 계산해서 그 다음 위치값을 예측함. 따라서 초기 속도를 랜덤하게 주겠다는 얘기

 - 위 설정으로 함

 - 컴퓨터 사양이 좋지 않기 때문에 5ps로 정함 (마력 단위, 일률이나 동력)

 - Frame output every : 몇 스텝마다 캡쳐본을 찍을거냐? (아웃풋을 만들어낼거냐)

 - 따라서 3개의 아웃풋 (초기, 그리고 2번)이 나올 것

 - Thermal 같은 경우, 내가 온도를 어떤 method를 통해 300K에 수렴시킬 것인지?

 - 위키피디아에 자세히 나왔으니 그것을 참고

 - 온도 조절 장치라고 보면 됨

 - 계산이 성공적으로 완료됐음

 - .xtd 파일을 열어서 애니메이션 버튼이 있는지 확인

6. MSD 계산하기

 - 지금 폴리머와 메탄이 결합된 구조에서 메탄 분자만 찾아내야 함

 - 초기에 스케치 했던 methane.xsd 파일 클릭

 - 또 최종 파일인 cell.xtd 파일을 활성화

 - 메탄 창을 누른 상태에서 edit sets 버튼 클릭

 - set이 정의가 안 되어있기 때문에 edit sets 아래에 있는 find patterns 클릭

 - 위와 같이 설정하고, 최종 파일이었던 cell.xtd 파일을 클릭하면 find 버튼이 활성화 됨

 - 자동으로 메탄 분자를 찾아주었음

 - 여기서 우클릭을 누르고 select substructure items 를 클릭

 - 그럼 찾아준 분자를 자동으로 선택해주었음

 - 그리고 나서 new sets 클릭

 - 이름을 methane으로 정의

 - 추가된 것을 알 수 있음

 - 애니메이션 버튼을 누르면 다음과 같이 움직임을 알 수 있음

 - Forcite 모듈의 analysis 클릭

 - 오른쪽 카테고리의 의미 : 분자 구조만 있어도 계산할 수 있음 / dynamics task를 진행해야 계산할 수 있음

 - sets는 아까 정의했던 methane을 찾기

 - 그러나 사실 현재는 시간 설정이 매우 짧음

 - 또 충분히 수렴을 시켜서, 정말 안정한 구조에서 이 분석을 하는게 맞음

 - 그래야만이 정말 정확한 값을 얻을 수 있음

 - 이 기울기 그래프를 가지고 확산성 값을 알 수 있음

 - 이 MSD값

 - 이 수식을 자동으로 다 계산해서 얻은 기울기임

 - 어떤 용도로 사용하냐에 따라 다르겠지만, MSD는 가장 많이 사용하는 모듈임

1. 개요

 ① Quantum mechanics

   - 전자에 대한 상호작용을 기준으로 얘기함

   - 원자가 가지고 있는 전자의 양에 계산의 양도 비례하게 됨 ==> 양자계산의 숙명

   - 일반적으로 하나의 서버에서 Quantum mechanics에서 계산할 수 있는 원자의 개수는 약 200개

   - 그 이상이 되면, 계산에 걸리는 시간이 너무 오래 걸림

   - 고체 안에 있는 원소들의 수만큼 계산 시간도 늘어남

   - 따라서 적은 규모에서만 볼 수 있는 한계점 존재

   - 그러나 전자 특성을 확인할 수 있는 장점 존재

 ② Molecular mechanics

   - 큰 규모에서의 원자를 통해 물성학을 계산해야 할 때

   - Forcite 모듈 : 분자 시스템, 폴리머에 대한 계산

   - GULF 모듈 : 고체 영역에서 계산 엔진

2. Quantum Mechanics와 Molecular Mechanics의 차이

 1) Quantum Mechanics

   - 전자가 이동을 함으로써 본딩이 끊어지고 붙는 현상에 대해서 표현 가능

 2) Molecular Mechanics

   - 분자를 표현할 때 원소는 공, 원소와 원소 사이의 본딩에 대해서는 스프링으로 표현하기 때문에 본딩이 끊어지고 붙는 현상을 표현하는데 어려움

   - Forcite에서 polymer system에서 일정 거리 안에 들었을 때 본딩이 될 수 있도록 추가적인 기능이 존재하긴 하지만, 일반적으로 본딩의 현상을 볼 수 없음

  - 반대로 GULF인 경우에는, 반도체나 도체 시스템에서 고체 계산을 하다 보니 전자 특성이 필요함

       : 일부 시스템, 특정적으로 본딩이 끊어지거나 붙는 표현을 가능하게 해놨음

3. 이번 튜토리얼

  - molecular mechanics를 이용하여 폴리머 안에서 온도와 압력을 조절했을 때 가스의 확산 정도나 속도를 확인하는 것

  - 폴리머 안에서의 메탄의 움직임을 볼 것

  - 메탄 분자 생성

 - 호모 폴리머 생성

 - 어떠한 라이브러리와 어떠한 유닛을 사용할 것인지 설정할 수 있음

 - number of chane : 체인의 길이를 몇 개의 그룹으로 만들것인지?

 - 위와 같이 설정하였음

 - 폴리머 구조 생성

 - 빈 곳에 폴리머와 메탄을 넣을 것이기 때문에 위의 모듈 사용해서 공간 생성하기

 - Amophous cell : 폴리머나 메탄 분자를 랜덤하게 위치를 변경하면서 만드는 것

 - 위 창이 생성되면 먼저 왼쪽에 폴더를 선택해야 함

 - 어떤 폴더 안에서 (경로에서) 만들 지 먼저 선택하는 것

* set up

 1) Task

  - Constructure : 빈 공간 안에 내가 어떻게 메탄과 폴리머를 넣을 것인가?

  - packing : 나노튜브나 고체 표면 사이에 먼저 구축이 되어 있을 때, 채워 넣는 기능

  - Confined Layer : 양위상하에 층이 있는 경우

 - more 버튼 클릭 시 오른쪽 창 활성화

 - 우리는 Qubic(큐비트, 양자학에서 최소 단위)으로 진행

 2) Density

  - 박스에 대한 크기 조정 가능

  - 폴리머의 질량과 메탄의 질량을 가지고 그 밀도 값을 통해 자동으로 박스의 부피가 정해짐

  - 일단 실험값으로 진행

 3) Composition

 - 이 안에 메탄과 폴리머를 가져올 것

 - 이 메탄분자와 폴리머 분자 창을 활성화 시켜야 함

 - 둘 다 선택

 - Loding 값 : 몇개를 넣어줄 것인지?

 - 튜토리얼대로 설정

 - 질량 비율을 알 수 있음

 - 창 아래 하단에

 - 이렇게 박스의 부피가 정해짐

 - Amophous cell은 랜덤하게 위치를 변형시키기 때문에 고리 구조도 형성할 수 있을 것이고, 너무 가까워서 서로 척력이 일어날 수도 있음

 - 따라서 option 버튼을 누르면 amphous cell option을 설정할 수 있음

 - 링과 링간의 스피어링, 볼 안에 구조가 투과되는 현상 그런 것들을 체크하여 그런게 있을 땐 제거하겠다, 너무 가까울 땐 반데발스를 증가시켜 서로 띄워놓게 하겠다 하는 것들을 설정 가능함

 - 그러나 지금 튜토리얼에는 링이 없기 때문에 별 다른 설정 안 해도 됨

 - Optimize geometry 체크를 해제 하겠음 : 그 이유는 추후에 설명할 것

     ( 체크를 할 경우 시간이 오래 걸리게 됨)

* energy

 - DMol3와는 다르게 Forcefield라는 부분으로 분자를 표현

 - 메탄의 C가 카본인지 옥시젠인지는 컴퓨터는 잘 모르기 때문에, forcefield를 통해 어떠한 결합을 하고 있고 어디에 위치하는지 정확하게 알려줌

 - 위와 같이 설정하였음

* Job Control

  - DMol3와 다른 점 : 싱글 코어로만 계산해야 함

 - 따라서 이전에 Optimize geometry를 체크했다면, 그것 또한 싱글 코어로 계산했기 때문에 계산 시간이 엄청 오래 걸릴 것

4. Amophous cell 계산 결과 확인하기

 - 랜덤하게 배치했다보니 안정한 구조인지 알 수 없음

 - 따라서 Forcite 모듈을 이용해 최적화된 구조를 찾아야 함

 1) output

 - Amophous cell의 계산 결과 창

 - output은 methane.txt를 통해 확인할 수 있음

 - Molecular mechanics 모듈 (Forcite, GULF 등)은 Dmol3와 달리 normarl로 표기가 됨

     : 계산이 잘 됐다 = normal

 2) methane.xtd

5. Forcite 하기 전 작업

 - methane.xtd 파일을 copy함

 - 새로운 창 하나 생성

 - 이 창의 이름을 "cell" 명명

 - 새로 생성한 창에 복사한 것을 붙여 넣음

 - 이렇게 하는 이유? 파일이 겹쳐져 있는 확장자 파일(.xtd)을 가지고 계산을 하다 보면 각각 결과에 대한 내용을 표기하지 않고, 생략된 내용이 많기 때문에 단일 파일에 넣어서 계산하는게 세밀한 정보를 얻을 수 있음

1. 결과 보기

 - 성공적으로 계산이 된 것을 확인

 - 탭도 생성됨

 - 경로 하나하나 폴더를 찾기 힘드니까 아무 파일이나 선택해서 우클릭하면 container folder 창이 있음

 - 그럼 바로 설정된 경로를 열 수 있음

2. 결과 확인

 - CASTEP 에서는 ALAs.castep 파일이 output 파일임

 - 별 이상 없이 맨 아래에서 계산이 잘 된 것을 확인할 수 있음

 - 찾기를 통해 아까와 똑같이 진행

 - 총 계산이 성공적으로 마무리 된 것을 알 수 있음

- 최종 에너지도 확인할 수 있음

1) AlAs.param

 - 선택 했던 계산 옵션을 텍스트로 보여주는 것

2) AlAs.xsd

 - output으로 생성된 구조

 - 하늘색 구 구조는 추후에 확인할 수 있음

- 구 구조를 끄고 싶으면

 - 다음과 같이 설정하면 됨

- 체크를 해제해 주면 됨

3) AlAs.xtd & AlAs Energies.xcd

 - 에너지 스텝에 따른 구조 변화를 클릭해서 확인할 수 있음

4) BandStr.param & DOS.param

 - param이라는 것은 모두 input 파일을 얘기하는 것

 - 계산하기 전 설정했던 것들을 텍스트로 보여주는 값

3. 결과 분석

 - output 파일을 활성화 한 뒤에, castep analysis 클릭

 - 일단 band structure만 보자면,

 - 밴드 갭과 지점을 확인할 수 있음

 - methal의 경우 밴드 갭이 없기 때문에 숫자가 뜨지 않을 것

 - show DOS를 체크하면 DOS의 결과도 같이 볼 수 있음

- 지금 Band 그래프에서 에너지 부분이 0으로 된 것은 전자가 가득 차 있는 최상단을 0으로 지정한 것임

- 아까 계산하기 전 Density of states 창을 활성화 시켰으므로, 이번에는 Density of states의 결과를 plot할 것임

 - 구조 파일을 활성화시켰음

 -

 - partial 부분 체크

 - d랑 f 오비탈에는 전자가 존재하지 않음을 알 수 있음

- Band Structure에서 그냥 output 파일을 활성화 시켜놓고 할 때는 partial 창이 활성화 되지 않았는데, 구조 스케치를 활성화시키면 partial을 볼 수 있음

- 계산하기 전, parameter의 변화를 확인했었는데, 실제로 parameter에 변화가 생겼는지 확인

 - 원래 Conventional cell이었기 때문에 다시 변경해줌

 - 미세하지만 약간의 변화가 있는 것을 확인할 수 있음

 - 조금 더 안정한 구조를 가지도록 최적화 된 것을 알 수 있음

- 만약 이 구조에 들어있는 아톰의 개수가 몇개인지 확인하고 싶을 때,

- primitive cell로 설정하면

 - 아톰 수가 줄어든 것을 알 수 있음

- 모든 옵션 창에는 help라는 버튼이 활성화되어 있음

- 그곳에 모든 사용법과 설명, 이론적인 부분까지도 확인할 수 있음

- 양자 계산의 경우, 0K라는 조건에서 실행하는 것이기 때문에, 온도나 압력과 같은 정보는 포함되어 있지 않음

- 온도나 압력 조건은 molecular mechanics에서 설정가능

- 특정 아톰별로 보고 싶다면, 특정 아톰을 선택하고 castep analysis를 누르고, 궁금한 기능을 plot하면 됨

 - 위 파일 불러오기

 - 다음과 같은 구조 열림

- CASTEP 툴 열기

- 또는 위 아이콘 클릭

- CASTEP도 양자 계산 tool이기 때문에 DMol3와 거의 유사함

- 단지 하나 다른 점이 있다면 properties라는 기능이 있음

- Properties : 앞에서 이미 구조 계산하기 위한 설정이나 최적화를 다 했을 때, 그 구조를 기반으로 단순히 properties만 계산할 때 사용

1) Setup

 - 위와 같이 설정하였음

2) Electronic

 - setup에서 medium으로 설정하였기에 모두 medium을 띰

 - Energy cutoff : 일정 구간까지 cutoff를 설정해서 그 구간까지 계산하겠음, 고체에서는 낮을 수록 시스템에서 표현하기 어렵기 때문에, fine이나 ultrafine이상으로 설정해야 함. 지금은 빠른 계산을 위해 medium으로!

 - Pseudoportentials : OTFG - 핵에 대한 부분을 더 고려할 것인가? (ultrasoft - 빠른 계산 가능)

 - more 버튼 클릭

 - 문헌 정보를 보고 자유롭게 설정하면 됨

 - 보통 FFT는 디폴트 값으로 사용

- Obital accupancy에서 more 버튼 클릭

- smearing : 에너지를 어느 레벨까지 줄 것인지, 이것을 사용하면 계산이 빨리 끝나지만 정확한 값을 얻기 힘듦

 - 한 곳에 점을 찍어서 그 지점에서의 오비탈의 결과를 볼 수 있음

3) Properties

 - Band structure, Density of state, 참고로 CASTEP에서는 Population analysis 가 자동으로 체크되어 있음

4) Job Control

 - parallel 2개로 설정

- 나중에 cell parameter가 바뀌는지 바뀌지 않는지 미리 확인

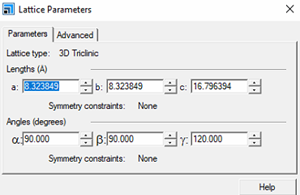

 - 빈 화면 우클릭하여 lactice parameters 확인

 - 하나를 변경하면 자동으로 변경됨

 - 아톰 수가 너무 많으면 계산이 느리므로 primitive cell 설정해야 함

 - 보통 run(실행하기)을 누르면 경고 창으로 primitive cell을 생성할거냐 물어보는데, 실행하기 전에 설정하는 방법도 있음

 - 아톰 수가 훨씬 줄어든 것을 알 수 있음

 - 이대로 계산을 실행해 보겠음

1. 결과 확인

 - 계산이 완료되면 다음과 같은 창이 뜬 것을 알 수 있음

1) phenol - Calculation 창

- 파란색 글씨를 더블 클릭하면 다음과 같은 창이 뜸

- 이 창에선 아까 계산하기 전 설정했던 것들을 다시 볼 수 있음

- 다음 step의 계산을 한다고 했을 때, 설정을 동일하게 맞춰야 하므로 이전에 설정했던 옵션 창을 보면 좀 더 수월함

2) phenol.input 창

 - 이전에 설정했던 계산 옵션들을 텍스트로 보여주는 창

3) phenol.xsd

 - 구조가 매우 간단하기 때문에 최적화를 계산해서 얻은 결과와 우리가 처음 시도했던 스케치와 크게 다르지 않음

- 위의 페놀 구조가 내가 스케치한 구조임

- 별 반 다른 것이 없음

4) Status.txt

 - 작업이 진행될 때, 현재 어느 step을 계산하고 있는지 현황을 업데이트하면서 보여주는 파일

5) phenol Convergence

 - 아까 계산하기 전 기준을 설정하였음

 - 셋 중 어느 하나라도 기준보다 떨어지게 되면, 계산이 끝나게 됨

 - 특정 하나만 보고 싶으면 아래 체크버튼을 풀면 됨

 - 점점 step이 진행 될 수록 수렴이 잘 돼서 끝난 것을 알 수 있음

6) phenol Energies & phenol.xtd

 - xtd : 처음 보는 확장자명

 - 두 창을 함께 띄워 확인하는 경우

 - 이 처럼 각각의 꼭짓점에서 phenol 구조가 어떻게 변하는지 확인할 수 있음

 - 따라서 아이콘 모양이 다음과 같이 사진이 여러개 중첩된 모양임

 - 예를들어 에너지 최적화를 계산하는데 실패했다면, 실패하기 전 가낭 낮은 에너지 값의 페놀 구조를 클릭하여 확인

 - 그리고 그 구조를 다시 인풋 구조로 설정하고, 계산 설정을 올바르게 해서 다시 계산할 수 있음

7) phenol.outmol

 - 가장 중요한 파일

 - 사실은 계산이 끝나자 마자 가장 먼저 확인해야 하는 파일

 - 실질적인 output 파일임

 - 반드시 스크롤을 맨 아래로 내린 후, 성공적으로 끝났다는 것을 확인해야 함

 - 그리고 나서 계산 결과를 키워드를 통해 찾아야 함

 - 키워드 찾는 방법 , window 찾기 기능 이용 ( 단축키 ctrl + F)

 - 위처럼 입력

 - geometry가 8번의 step만에 성공적으로 계산이 된 것을 알 수 있음

 - 약간 위로 올리면 총 에너지가 얼마인지도 계산 가능함

2. 결과 해석

 - 구조 파일 열기

 - analysis 클릭

 - 일단 오비탈 먼저 보기

 - 아래에 많은 결과들이 쭉 나열돼있음

 - filter를 available로 설정

 - available : 실제로 import해서 볼 수 있는 결과

 - 이 중에서 HOMO를 먼저 import할 것

 - phenol 구조의 오비탈 확인 가능

 - 투명도를 조정하고 싶다면 display style 클릭

 - 아까 없던 isourface탭 생성

- 씌여진 오비탈을 지우고 싶다면 그냥 오비탈을 눌러서 delete를 누르면 됨

- 만약에 지운 오비탈을 다시 복구하고 싶다면,

 - volume visulaization 툴 클릭

 - 또는 다음과 같은 아이콘 클릭

 - 체크와 체크 해제를 통해 하면 됨

 - LOMO의 모습

 - 구름 형태 완성

 - potential 값을 추가하여 알록 달록한 형태를 볼 예정

 - import를 하면 아무런 변화가 없을 것

 - 따라서 우리가 display style에서 설정을 해줘야 함

 - 마찬가지로 투명도 조절 가능

 - 우리가 추가한 potential 기능 선택

 - 색을 통해 어느 쪽이 positive인지, 어느 쪽이 negative인지 알 수 있음

 - 색이 마음에 들지 않으면, 빈 화면 우클릭 후

 - color maps 선택한 뒤에 색 조합을 내가 원하는대로 바꿀 수 있음

- 각각 아톰이 가지고 있는 차지의 숫자를 화면에 함께 입혀줄 수 있음

- 그 전에 미리 알아야 할 사실 : 계산을 하고 나면, 양자 계산에서 각각 아톰의 차지값을 계산하지만, 그것이 output에서 입혀지지 않은 상태임

- 직접 해보면서 자세히 살펴보면,

- 빈 화면에서 label 선택

 - Charge를 선택한 뒤에 apply를 적용하면 다 0으로 된 것을 알 수 있음

 - 이것이 위에 말한 알아야 할 사실임

 - 이미 output에 다 계산이 되어있는 값이지만 업데이트돼서 적용이 되지 않은 것

 - DMol3 Analysis 창 열기

 - Population analysis 설정 후 assign 설정

 - 차지 값이 적용된 것을 알 수 있음

 - Lable 창에서 폰트라든가 색이라든가 개인의 기호에 맞게 변경 가능

1. 계산 진행하기 위해 가장 간단한 페놀 분자 꺼내기

 - 새로 하나 만들기

 - 6개의 분자 구조를 가진 링 생성

 - alt + click

- 산소 하나를 붙였음 (OH 구조)

 - 그 뒤에 수소를 붙였음

 - 그리고 나서 모든 부위에 수소 붙임

 - 정렬도 해야 함

2. 계산 모둘 이용하기

 - 바로 왼쪽 아이콘을 눌러도 되지만, 위와 같은 경로로도 계산 모듈을 꺼낼 수 있음

1) Setup

 - Set up, Electronic Properties, Job Control 탭으로 나뉘어져 있음

 - Set up 탭에서는 계산 조건들을 설정해 줄 수 있음

      : Quality - 촘촘하게, 러프하게

      : Functional - 문헌에 어떤 방법을 사용했는지 다 나와 있어서, 문헌을 참고하면 됨

      : Spin - 스핀에 대해서 구분을 할건지 아닌지 (업 다운을 구분해야 하기 때문에 계산할 때 시간이 더 걸릴 수 있음)

      : Metal - 비어있는 오비탈에서도 전자들이 자유롭게 왔다갔다 할 수 있도록 해주는 기능, 고체 구조에서 많이 사용

      : Use symetry - 대칭 구조의 경우, 대칭에 따라 구조가 움직여서 이 옵션을 사용하면 계산이 빠르게 진행되지만 정확한 값을 얻기 힘듦

 - Energy : 구조를 움직이지 않으면서, 이 구조가 어떤 에너지를 갖고 있는지 계산

 - Geometry Optimization : 계산에 가장 기본이 되는 출발점, 구조를 조금씩 움직여가면서 가장 낮은 에너지를 찾음 (구조 최적화)

 - Dynamics : 시간에 따른 분자의 움직임 관찰

 - TS 관련 Task : 반응물과 생성물 사이의 에너지 배위의 꼭짓점에 해당하는 부분을 계산해서 반응의 mechanism을 확인

 - Elastic Constants(탄성 계수) : 크리스탈 구조가 있을 때, 성질을 확인하는 것

 - Reaction Kinetics : activation energy를 이용해 반응 속도 상수를 계산할 수 있음

 - Electron Transport : 전자 전달 특성을 계산할 때 사용

 - 이번 튜토리얼 계산에서는 위와 같이 설정하였음

 - more 버튼을 누르면

 - 상세 정보를 알 수 있음

 - quality를 어떻게 설정하냐에 따라 (medium / fine / coarse) 값이 일괄적으로 변경됨

 - 이 quality 값의 의미 : 계산하면서 step이 계속 진행되는데, 그 때 전 step과 다음 step의 에너지 차이임

 - Max. Iterations : 반복 횟수, 수렴하는데 꽤 걸릴 것 같다고 생각하면 200정도로 설정

                       : 계산을 반복하는데 수렴이 안되면 계산이 fail하기 때문

 - 위와 같이 설정하였음

 - 값을 정밀하게 계산하려면 fine으로 설정해야 함

2) Electronics

 - 전자의 구조 설정

 - Setup창에서 설정한 quality 대로 설정됨 (medium인 것을 확인할 수 있음)

 - 모든 핵과 base 전자를 모두 고려할 것인지, 전자만을 고려하여 계산할 것인지 하는 것

 - 아래로 내려갈수록 오비탈을 크게 표현하는 것

 - 무거운 아톰을 가진 시스템이라면 오비탈을 크게 설정해야 함

 - 보통 DND나 DNP를 많이 사용

 - Basis file과 같은 경우, 3.5와 4.4가 있는데 4.4가 최신 파일이라 4.4로 설정해야 함

 - use solvation model : 용매를 추가하기 위해선 용매를 사실 다 그려야 하는데, 저 기능을 선택하면 직접 그리지 않아도 용매를 추가한 것 처럼 반응을 줘서 계산하는 것

 - 전자 설정의 상세 창을 확인할 수 있음

 - 원하는 tolerance가 있을 때, 숫자를 조정하면 됨

 - SCF cycle도 50 이상에서 수렴하게 되면 fail이 뜨게 됨, 따라서 이 숫자도 조정해주는 것이 좋음

 - 아래 부터는 거의 수정하지 않고, 디폴트 값으로 사용함

 - 그런데 SCF 수렴에 문제가 있을 때 수정함

 - Obital occupancy : setup창의 metal 기능의 상세 정보임

3) Properties

 - 어떤 물성을 볼 수 있는지 선택할 수 있음

 - 위 튜토리얼에선 일단 위와 같이 설정하였음

4) Job Control

 - Gateway location : 작업을 어떤 게이트로 보낼지, 보통은 연구실이므로 my computer로 되어있음

 - 본인이 가지고 있는 CPU에서 하나만 플러스로 parallel을 설정할 수 있음

 - run 버튼 누름

3. 계산

 - 계산이 성공적으로 된 것을 알 수 있음

 - 굉장히 많은 탭이 뜬 것을 알 수 있음

 - 따라서 사양이 낮으면 렉이 걸릴 수 있기 때문에, 저장을 먼저 해야 함

1. 고체에 원자 구조 넣기

 - 크리스탈 고체는 우리가 원자를 연필로 찍어서 그릴 수 없음

 - 따라서 크리스탈 고체 안에 원자를 추가하는 방법은 두 가지로 나뉨

 - 좌표계가 정리되어있지 않아서 아톰을 찍어서 그릴 수 없음

  1) add atoms 탭 이용

- 좌표계 factional인지 잘 확인

- x,y,z 는 절대 좌표계임

- 각각의 끝을 1로, 가운데는 0.5

 - 정 가운데에 원자 생성

 - 이미 선택한 분자에 이어 그리는 것은 가능함

 2) 우리가 그렸던 것을 그냥 copy해서 크리스탈 안에 붙여넣기 함으로써 원자 구조 추가하기

2. 고체 표면을 잘라 구조 만들기

- materials studio에서는 우리가 쓸만한 예시들을 미리 저장해놨음

- 그 구조에서 PT1 선택

- PT 구조가 생성된 것을 알 수 있고, 이는 원래 상자 하나만 보이지만, 사실 무수히 많은 상자들이 연결된 상태임

 - 따라서 MAX값을 몇으로 늘리느냐에 따라 붙어있는 직육면체 고체의 모습을 볼 수 있음

- build – cleave surface

- 실선으로 된 비스듬한 면으로 표면을 자르겠다는 의미임

- plaen을 설정해주면 어떻게 비스듬하게 자를 건지 설정할 수 있음

- 위와 같이 설정하면 다음과 같은 cleave surface를 얻을 수 있음

- 따라서 자르면 이런 형태의 모습이 됨

- 박스 구조가 아니라 평면 구조이기 때문에 OVU로 표시

- 다시 상자 구조 만들기 위해 vacuum 생성함

- vacuum thickness와 crystal thickness랑 연관되어 있음

: vacuum thickness는 얼만 큼 쌓아 올릴 건지 결정하는 값

: crystal thickness는 시작점부터 vacuum thickness까지의 길이

- 그래서 둘 중 하나를 선택하면 자동으로 한 값이 설정됨

- 다시 OABC가 됐음. 박스형이 된 것을 확인할 수 있음

- 여기에 mole구조를 넣을 건데, 지금 박스의 크기가 매우 작음

- 이렇게 작은 박스에 구조를 욱여넣어서 끝선에 닿거나 몰 분자끼리 너무 가깝게 있게 되면 실제로 계산했을 때 오류 발생함 è 값이 정확하지 않음

- 그래서 우리는 uni cell을 좀 더 키울 것!

- 슈퍼셀 만들어야 함

 - build – symmetry - supercell

 - 이렇게 커진 구조가 하나의 단위 셀이 되는 것

- 축 정렬

- 보는 방향 정렬

- 실제 보는 위치와 좌표의 위치를 동일하게 하려면 original 설정 (ex. 눈으로는 가운데에 위치한 것 같지만, 실제로 분자 구조에선 그렇지 않은 경우가 있음)

- 메탄 생성

- 고체 구조에 붙여넣기

- alt + shift + 우클릭 드래그를 통해 내가 원하는 특정 구조의 분자만 rotation

- 내가 원하는 위치에 놓으면 됨

 현재 튜토리얼상의 모습은 이러함

- 내가 만든 분자의 구조도 CPK로 설정하면 비슷한 양상을 띰

 - CPK : 반데르발스 결합을 상대적으로 부각시켜서, 시각화해서 보여주는 것

- 특정 거리만큼 특정 분자의 거리를 떨어뜨려 놓고 싶을 때

- 구조가 정렬된 상태에서, 상단의 layer만 선택

- best fit plane 클릭

- 그러면 plane이 하나 생성됨

- measure and change 틀 이용

- distance를 잴 것

- 거리를 설정할 수 있음

- 특정 거리를 설정해 주고 싶다면,

 하단의 상세 설정에서 거리 변경

1. 기본적인 조작법

- 아까 연필 버튼 옆 C라는 문구 확인할 수 있음

- 그것은 탄소를 만들겠다는 것. 그 옆에 원하는 원소 기호가 쓰여있고, 네모 모양 아이콘을 클릭하면 주기율표에서 내가 원하는 원소 클릭 가능

- 위 사진은 탄소의 atom을 생성한 것

- 탄소에 수소를 붙여 보았음

- 내가 직접 연필 아이콘을 눌러 수소를 원하는 위치에 붙여도 되지만, 상단바를 보면 H 아이콘이 있음

- 자동으로 수소의 위치를 지정해서 추가해주는 것

- 정렬 버튼은 굉장히 중요함

- 정렬 버튼으로 깔끔하게 정렬하지 않으면 나중에 여러 물질들을 추가하거나 각도를 계산하고, 애니메이션 기능을 할 때 문제가 생길 수 있음

- 1차적인 정렬 완료

- Dynamic style 탭에 들어가면, 구조의 스타일을 바꿀 수 있음

- 현재까지는 line의 형태였으나, 위 사진처럼 ball-stick 형으로 바꿀 수 있음

2. 생성한 분자의 움직임 설정하기

<기본적인 마우스 + 키보드를 사용한 조작키 정리> 1. Rotation  - 마우스 우클릭 + 드래그 2. 다중 선택  - ctrl 또는 shift + 클릭  3. Zoom in / out  - 마우스 양쪽 클릭 또는 마우스 휠 4. 드래그 영역 선택   - 키보드 Q키 + 마우스 우클릭 5. 특정 구조 Rotation   - 구조 선택 후 shift + 마우스 우클릭  6. 특정 구조 이동  - 키보드 shift + 마우스 휠 클릭 또는 드래그   - alt + shift + 마우스 우클릭 드래그  7. 전체 구조 이동  - 마우스 휠 클릭 + 드래그

- distant 기능을 사용하여 원하는 bond의 길이를 설정할 수 있음

- bond를 드래그하여 길이를 설정할 수도 있지만, 숫자를 입력하여 설정할 수도 있음

- 길이 뿐만 아니라 각도도 설정 가능

- 각도를 설정하기 위해서는 반드시 세 개의 원자를 선택해야 함

- torsion 기능으로 비틀림 정도도 설정 가능

- 이 때는 반드시 네 개의 원자를 선택해야 함

3. 생성한 분자 변화주기 (수정하기)

- 수소 원자 하나를 클릭하여 산소 원자로 변경할 수 있음

- 변경된 원자는 색이 변함

- 변경되었는지 정확히 확인하기 위해선, 변경했던 원자 클릭, 왼쪽 아래에 Oxygen이라는 정보 나와있음

- 원자뿐만 아니라 bond도 변경 가능함

- 1중, 2중, 3중으로 변경할 수 있음

- 클릭한채로 마우스 휠을 돌리면 자동으로 1 - 2 - 3으로 넘어감

4. 생성한 분자의 위치 확인하기

- 예를 들어 벤젠 구조를 생성했다고 할 때, 이 벤젠 구조의 중심 좌표를 알고 싶을 경우가 있음

- 그럴 때, Create centroid 버튼을 누르면 중심 좌표가 나옴

5. Atom 생성하기

- Material studio에선 유용하게 쓸 것 같은 분자들이 나열돼있는 library가 있음

- library에서 선택하기 위해선 fragment browser 선택

- 다양한 원자들이 나와있음

- 빨간 과녁 표시는 분자구조를 계속 이어서 꺼내면 저 부분에서 결합된다는 뜻

- 위처럼 내가 직접 분자 구조를 그려서 그것을 library에 추가할 수 있음

1. 맨 처음 화면을 띄우면, 저장한 것을 열 건지 새로 만들건지 선택

- 새로운 것을 만들거면 Create 선택해야 함

2. 기본 조작법

- 보통의 경우, 3D Atomistic Document를 새로 생성

- 포토샵 같은 경우 페이지 하나 만드는 것임

3. 분자 생성

- 연필 옆 화살표 클릭하면 새로운 분자 생성가능

- Material Studio의 가장 기본적인 조작 끝
