4. CASTEP을 이용해 계산하기 - 1



 - 위 파일 불러오기

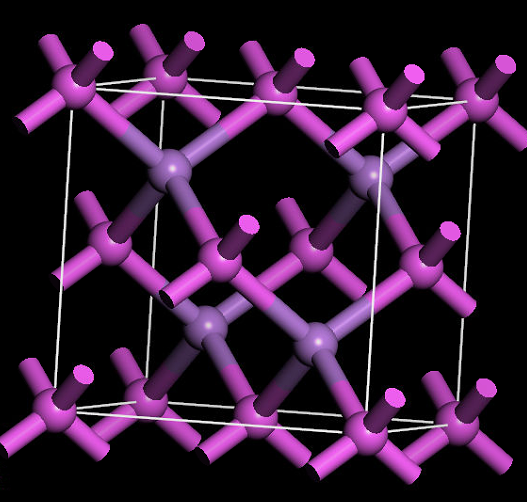

 - 다음과 같은 구조 열림



- CASTEP 툴 열기

- 또는 위 아이콘 클릭

- CASTEP도 양자 계산 tool이기 때문에 DMol3와 거의 유사함

- 단지 하나 다른 점이 있다면 properties라는 기능이 있음

- Properties : 앞에서 이미 구조 계산하기 위한 설정이나 최적화를 다 했을 때, 그 구조를 기반으로 단순히 properties만 계산할 때 사용

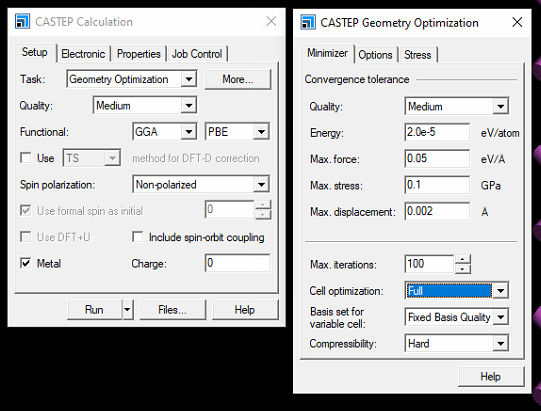

1) Setup

 - 위와 같이 설정하였음





2) Electronic

 - setup에서 medium으로 설정하였기에 모두 medium을 띰

 - Energy cutoff : 일정 구간까지 cutoff를 설정해서 그 구간까지 계산하겠음, 고체에서는 낮을 수록 시스템에서 표현하기 어렵기 때문에, fine이나 ultrafine이상으로 설정해야 함. 지금은 빠른 계산을 위해 medium으로!

 - Pseudoportentials : OTFG - 핵에 대한 부분을 더 고려할 것인가? (ultrasoft - 빠른 계산 가능)

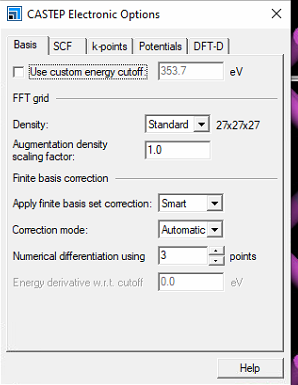

 - more 버튼 클릭

 - 문헌 정보를 보고 자유롭게 설정하면 됨

 - 보통 FFT는 디폴트 값으로 사용





- Obital accupancy에서 more 버튼 클릭

- smearing : 에너지를 어느 레벨까지 줄 것인지, 이것을 사용하면 계산이 빨리 끝나지만 정확한 값을 얻기 힘듦

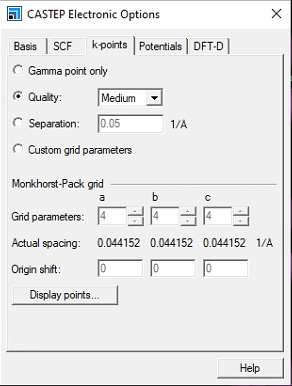

 - 한 곳에 점을 찍어서 그 지점에서의 오비탈의 결과를 볼 수 있음





3) Properties

 - Band structure, Density of state, 참고로 CASTEP에서는 Population analysis 가 자동으로 체크되어 있음



4) Job Control

 - parallel 2개로 설정





- 나중에 cell parameter가 바뀌는지 바뀌지 않는지 미리 확인

 - 빈 화면 우클릭하여 lactice parameters 확인

 - 하나를 변경하면 자동으로 변경됨

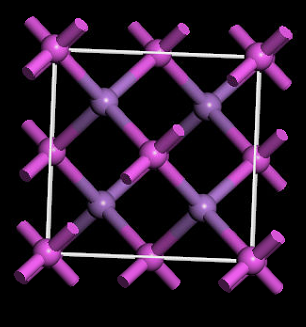

 - 아톰 수가 너무 많으면 계산이 느리므로 primitive cell 설정해야 함

 - 보통 run(실행하기)을 누르면 경고 창으로 primitive cell을 생성할거냐 물어보는데, 실행하기 전에 설정하는 방법도 있음

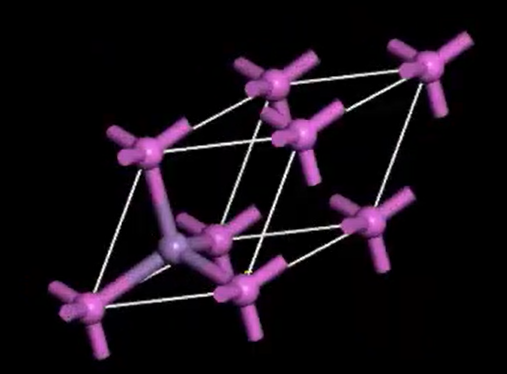

 - 아톰 수가 훨씬 줄어든 것을 알 수 있음

 - 이대로 계산을 실행해 보겠음
